Raccords, pages 21 à 33

Pages 14 à 16

En reprise des pages 14 à 16, nous vous proposons une approche complémentaire :

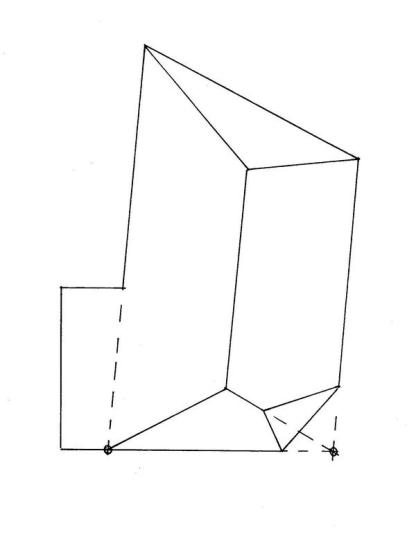

Tracé d’un premier volume :
Les sablières d’emprunt ont été tracées (et rectifiées).
Les faitages d’emprunts ne figurent pas sur ce dessin (mais on fait comme d’habitude.)
Tracé d’un deuxième volume.

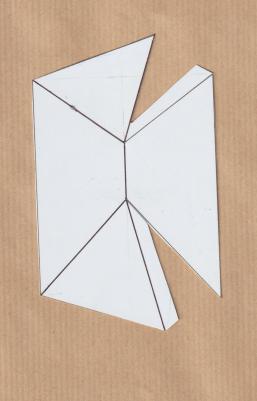

Les herses sont tracées sur du papier bristol en vue de leur pliage puis
découpées.

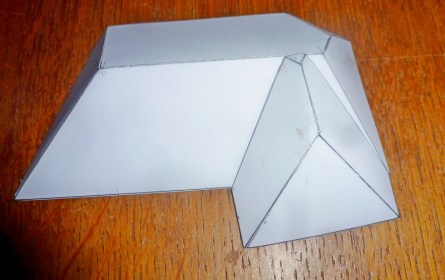

Les volumes sont assemblés. (les deux versants de gauches sont à 65%)

Autre vue et autre disposition avec tracé de la pénétration.



Le raccord en volume

Pages 29 à33

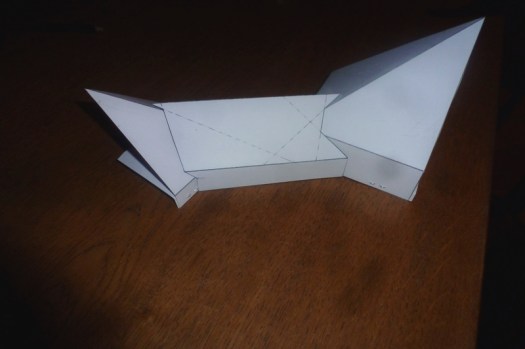

Les volumes sont tracés, découpés et assemblé à partir des herses des versants.

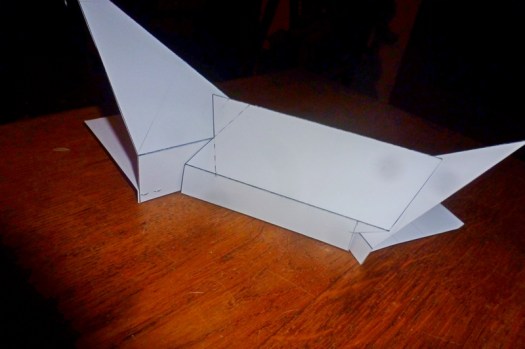

Le raccord de la galerie dans les versants à 110%, à gauche et 90%, à droite, illustrent également les raccords des combles dont les sablières ne sont pas à la même hauteur, tel qu’exposé dans les pages 24 à 28.
