Barbe de panne aplomb

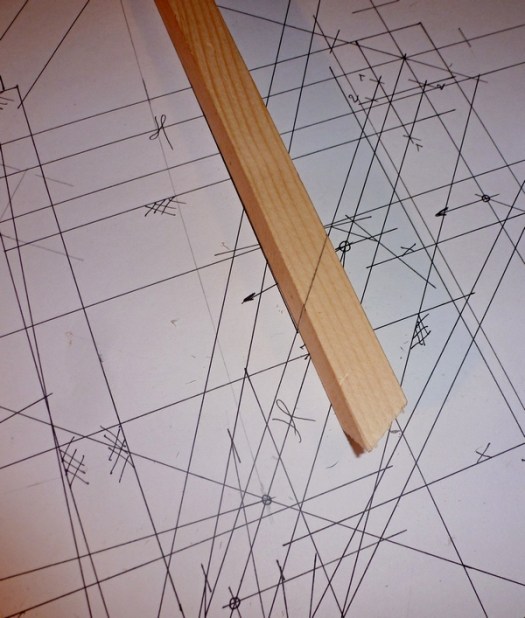

Reprise de la maquette de pavillon rectangle sur saillie.
Tracé et taille de la barbe de la panne aplomb de croupe.

barbap1
Tracé de la coupe :  biaise sur le chant, aplomb sur le plat (coupe tournisse).
(Oui, je sais, ça a un coté frustrant !).

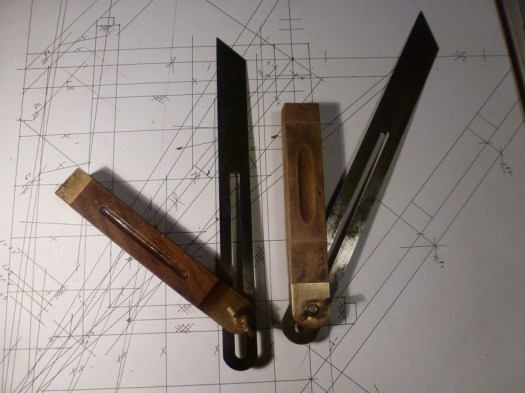

barbap2Pointer les sauterelle.
A gauche : barbe sur le chant.
A droite : barbe sur le plat.
Voir tracé page

barbap3
Relever la « valeur » de la barbe (c’est la partie en vert foncé sous la chute mais sur l’élévation de l’arêtier de l’épure du pavillon rectangle sur saillie) !

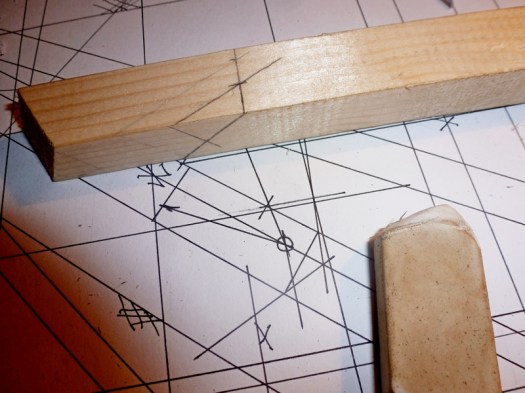

barbap4Tracer, du premier coup.
(sans confondre avec le trait du délardement…)

barbap5

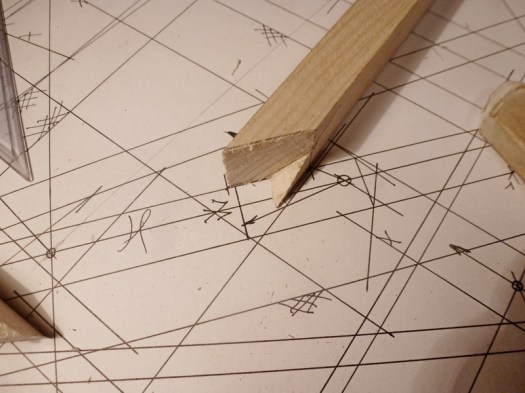

Tailler avec soin et précaution et vérifier que ça biche.
Délarder et mettre au tas.

Remarquez au passage :
La déformation due à la photo : la panne est bien sur chant !!!
La coupe tournisse.
Les deux coupes sur le chant et sur le plat qui sont d’équerre.
L’angle à l’intérieur de la coupe qui est celui de la pente de l’arêtier.
