Pannes et empanons

prs6Tracé de la panne aplomb en croupe.



prs7
Sa barbe est détaillée au chapitre « barbes »

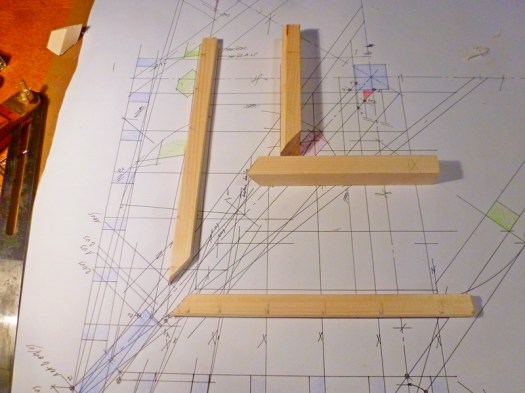

prs8Tracé des sablières, deux pannes sont sur épure pour mémoire.

prs9Volée d’empanons de croupe, les pointes sont à poste dans leurs avants trous…

prs10Volée d’empanons de long pan, les deux premiers (à gauches) sont établis de biais pour pouvoir reposer sur la sablière.



PRS11bis

Détail du tracé :
Ces empanons sont établis par alignement sur la herse du versant (pages 51 et 53 du cours).
Les flèches rouge indiquent le dessous de chambrée sur la herse du versant (aplomb saillie et aplomb arêtier).
Leur dévers de pas n’est pas utile et ne figure que pour mémoire sur la vue en plan.

En pratique, il suffira de scier l’empanon sur chant en suivant sa coupe d’alignement, l’angle de scie relevé sur la vue par bout suivant l’usage.
La coupe aplomb sera réalisée à la main lors de la taille de la saillie sur le chantier.
