Arêtier

prs2Tracé du pied d’arêtier :
Tracé de la saillie et des nus des murs d’arase, (seuls les traits US sont apparents)
Tracé de la ligne de trave et du niveau d’arase.
(une saillie plus réduite rapprochera ces tracés).



prs3Le même vu du dessus avant tracés des niveaux.

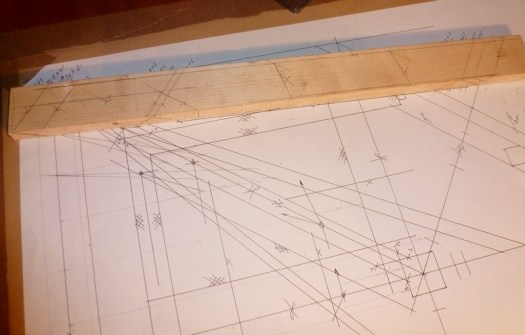

prs4La totale :
Tracés verticaux de la saillie, des murs et de l’engueulement.
Tracés des niveaux, ligne de trave et arase.
Tracé de la « fourrure », basé sur les chevrons de long pan, les chevrons en croupe généraient une retombée plus importante au détriment de la coupe verticale des murs, déjà que l’on ne voit pas grand chose…On remarque également le délardement en élévation ainsi que l’emplacement des pannes et le tracé du dessous de leur chambrée en vue d’un repos.

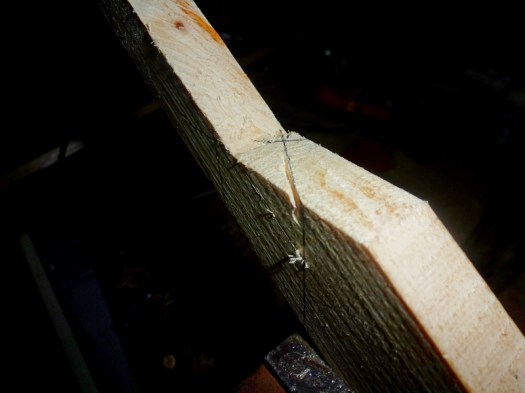

prs5La scie fait le tri :
Taille de la fourrure et du niveau d’arase, rembarrement des traits verticaux des murs, la vue en plan apparait.
