Arêtier

aptass2Epure 1
Mise sur ligne sur la ligne sur  l’élévation du raccord.
Tracé du pied sur la ligne de trave.aptass1Tracé du repos des pannes.

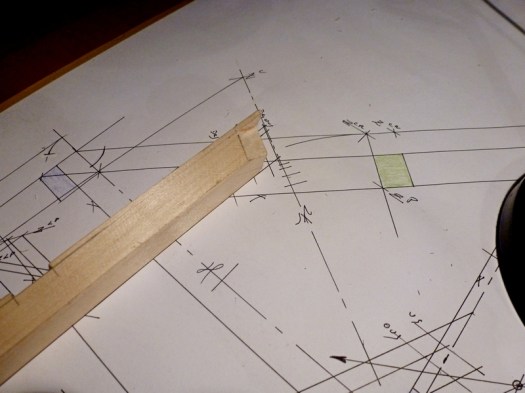

aptass3Coupe de tête et détail du repos.



Variante suivant la deuxième méthode

aptass5Mise sur ligne sur l’élévation ddu corps d’arêtier.

aptass4Tracé des repos de pannes.aptass6Détail de la coupe de tête…..



Pour les besoins du cours, c’est la même pièce de bois qui a été mise sur ligne sur les deux épures.
