Pannes et empanons

Pannes.pr10
Relever les angles : coupe aplomb et coupe d’alignement.



pr11
Tracer la longueur de la panne puis les coupes d’alignement et d’aplomb et vérifier.
On remarque le tracé de l’emplacement du premier chevron de long pan.

pr17
Une fois taillé, ça donne ça.

pr15On peut en profiter pour voir ce que cela donne sur l’emplacement de la panne sur l’arêtier.

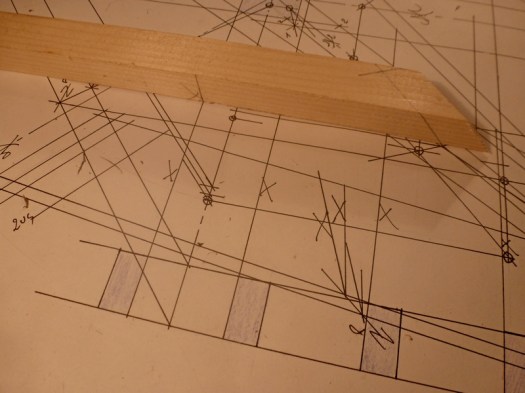

pr12Même chose coté croupe.
Ne pas tenir compte de la barbe, c’est pour plus tard…

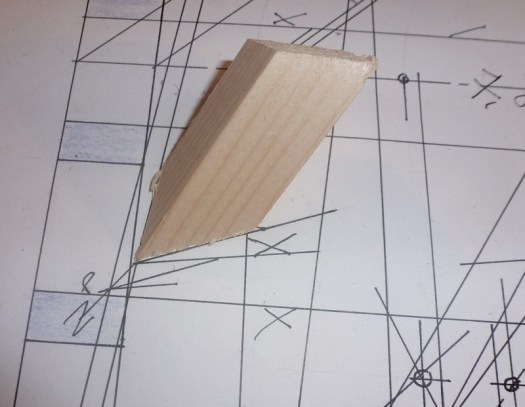

pr16Mais c’est possible d’utiliser la chute pour vérifier l’emplacement sur l’arêtier.



Empanons.

pr23
Relevé des angles : coupes d’alignement, aplomb et de niveau…

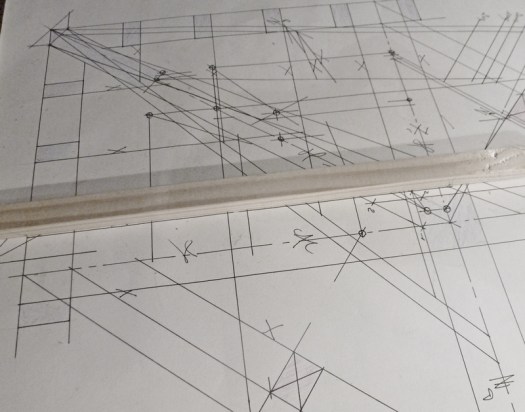

pr24Tracé des longueurs.
Ici l’empanon est posé à plat afin de permettre un tracé des coupes au plus long sans avoir besoin de rembarrer d’équerre.

pr19

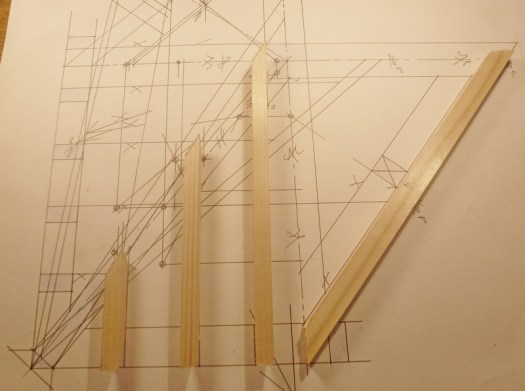

Vérification et photo de groupe.

pr20La même chose pour la croupe.

Mettre au tas ou charger dans un camion échelle playmobil.
