Pavillon rectangle, sablières biaises p. 62 à 63.

ep1

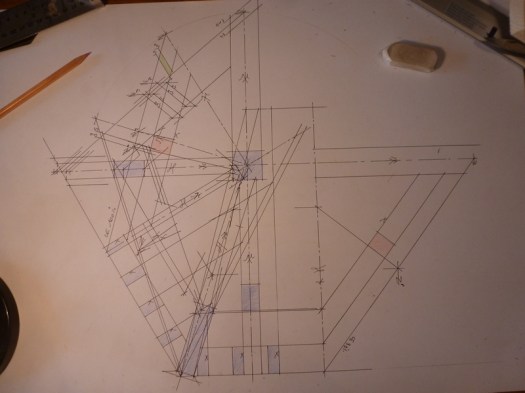

Epure sur format A2

Reculement du long-pan : 21 cm, pente 80%, sablière à 2cm du bord de la feuille.
Pente de la croupe à 100%, la sablière  forme un angle à 120°avec celle de long pan,
La vue par bout n’est pas tracée.

Deux arbalétriers sont établis.
Celui de long pan génère un repos : voir à déjoutement-repos.
Celui de croupe est un arbalétrier de ferme biaise : voir à arêtier sur tasseau, car la ferme biaise n’est pas développée dans le 1er carnet.

Moralités : ces deux arbalétriers ne sont pas indispensables dan un premier temps.
Vous aurez le temps d’y revenir….
