Arêtier

pr7

l’arêtier est mis sur ligne sur son élévation.

L’engueulement, la coupe de pied et l’emplacement de la panne sont piqués puis rembarrés.
La délardement est tracé sur plat et sur chant (ligne de voie)

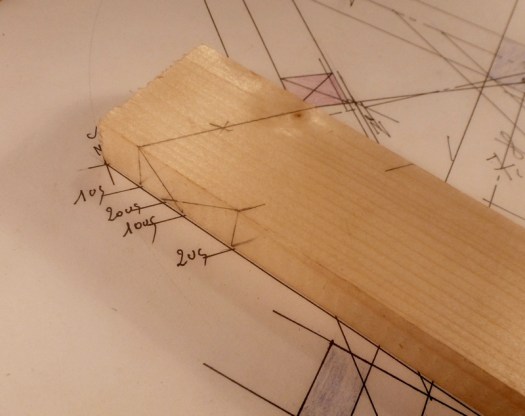

pr6Détail du tracé d’engueulement. Remarquez les US qui montent.

pr8
Détail du pied : correspondance du dévoiement et du délardement.pr9Autre détail montrant les correspondances, de fait, à l’horizontale, la vue en plan est reproduite, ce tracé n’est pas utile pour la taille.

pr14Finir de tailler et mettre au tas.
C’est pas plus mal de commencer par l’engueulement, en cas de malheur, on peut le refaire sans avoir tué toute la pièce !!
